洁净厂房如何计算照度?
发布者:上海天澜净化工程 时间:2019-09-29

洁净厂房如何计算照度?

照度计算公式:N=(E*L*W)/(φ*RU*LE*MK)

N------灯具数量(单位:套)

E-------房间照度(单位:lx)

L-------房间长度(单位:m)

W------房间宽度(单位:m)

Φ-----灯具光通量(单位:LM)

RU----室形利用系数

LE-----灯具效率

MK----灯具维护系数

洁净车间照度计算实例:

已知条件:车间为洁净厂房,长度L=40m,宽度W=20m,高度H=3.0米,设计照度E=300lx,灯具采用吸顶式T5双管洁净荧光灯2x28W(灯具光效85lm/w)。计算此车间所需灯具数量。

计算过程如下:

室形指数K=(L×W)/[(H-0.75)(L+W)]=(40×20)/[(3-0.75)(40+20)] =5.93

查室形利用系数表可得知,室形利用系数RU=1;

查灯具效率表可得知,此灯具效率LE=0.7;

查维护系数表可得知,此灯具维护系数MK=0.8;

此灯具的光通量Φ=2×28×85=4760(lm);

灯具数量:N=(E×L×W)/(Φ×RU×LE×MK)=(300×40×20)/(4760×1×0.7×0.8)=90 (套);

依上述计算,选取灯具数量为91套。

实际照度:E= (N×Φ×RU×LE×MK)/(L×W)=303.2(lX);

功率密度:W= (91×2×28) /(40×20)=6.37(W/㎡);

功率密度折算:W’=6.37×300/303.2=6.30(W/M2);

W’<8,满足现行规范要求。

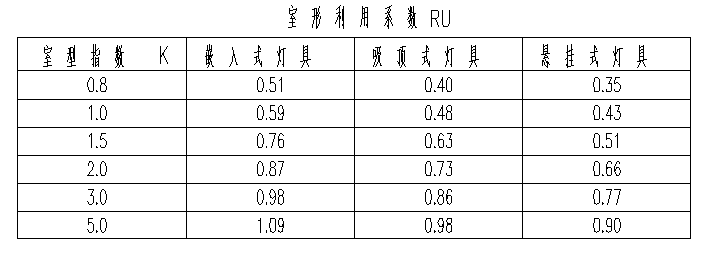

室型利用指数表

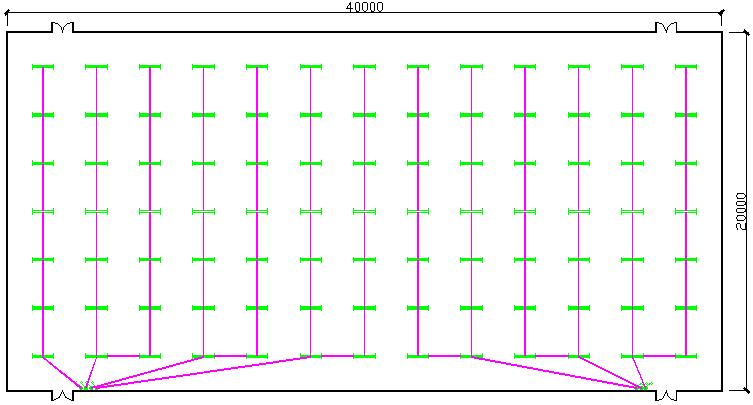

洁净车间照明设计布置图

此文关键字:洁净厂房如何计算照度,照度计算公式
