5 风 系 统
发布者:上海天澜净化工程 时间:2019-08-05

5.1 一般规定

5.1.1 按程序施工是重要原则,超越程序抢先施工是不允许的。

5.2 风管和配件制作

5.2.2 风管特别是金属风管的加工制作已经从原来的手工制作发展到工业化规模生产的阶段,作业机械也大大地发展了,一般有以下种类:
1 板材剪切设备,如龙门剪板机、振动剪床、滚轮式剪板机、等离子切割机等;
2 板材的折弯设备,如液压板材折弯机、液压(电动)折边机、手动折边机等;
3 板材的咬口加工设备,如(抽条)咬口成型机、按扣式咬口成型机、联合角咬口成型机、圆形风管立咬口成型机、平咬口压实机等;
4 圆形风管加工设备,如伴彩卷圆机(卷板机)、圆形法兰卷圆机、电动(手动)弹线(筋)机、螺旋风管成型机等;
5 矩形风管加工流水线。
即使不在工厂生产,现场生产的机具设备也很多,有法兰加工设备,如联合冲剪机、砂轮切割机、二氧化碳气体保护焊机等;风管加工设备,如多功能风管咬口成型机、轻型薄钢板法兰风管成型机、按扣式和联合角咬口成型机、液压铆接机、电动合缝机等。

5.2.3 对非金属风管的成品,必须有防火和符合卫生要求的检测证明。

5.2.4 原行标规定可以用冷轧钢板,表面要刷漆。但多年实践表明,洁净室的风系统有的会吹出剥落下来的少量漆膜,还有环保等问题。因此本规范明确在高效过滤器之前用镀锌钢板,但一般镀锌板在用清洁剂洗净后有起粉的可能,因此建议有条件时应采用不覆油的镀锌板,高效过滤器之后的要求相应更高了。

5.2.5 镀锌钢板在加工过程中,镀锌皮容易脱落,所以应对洁净室使的镀锌钢板的镀锌皮质量提出要求。即双面三点试验平均值不应小于100g/m2。这一要求也见之于其他规范。

5.2.6~5.2.8 专用加工场地是洁净室风系统加工和一般风系统加工的一个重大区别,也是前者的一个显著特点。
一般风管加工不对板材清洗,而洁净室风管加工,则应增加这一程序。
不锈钢材料和镀锌钢板与碳钢接触易发生晶间腐蚀,所以一定不能直接接触。

5.2.9 为了使不锈钢焊接质量有保证,焊缝绝不能有油,所以应用溶剂清洗。

5.2.10 风管接缝易漏风、积尘,也不便清扫,加工中应尽可能减少拼接缝。矩形风管底边的横向拼缝更易阻挡尘土,所以不允许有横向拼接缝。纵向接缝的限制参考了《通风管道技术规程》JGJ 141的规定。

5.2.11 风管咬口形式在《通风管道技术规程》JCJ 141中规定:单咬口、联合角咬口、转角咬口都可适用于低、中、高压系统,唯独按扣式咬口只适用低、中压矩形风管。
可见按扣式咬口是适用低中压系统的,而洁净室风管应按中高压考虑(见下面两条),故本条规定不得用按扣式咬口。
有些洁净受控环境很小,又处于运动状态或要经常清洗(如食品厂),此时应以使用功能为主,因此可以用金属螺旋形风管或可拆下清洗的软管。

5.2.12 虽然在使用场点,各风管的使用压力即工作压力不同,但制作风管应有相同的质量,相同的严密性,所以压力标准宜统一,见5.2.13条说明。如果设计按工作压力试验,或甲乙双方同意这样做,也可以按工作压力,符合有关标准的规定。

5.2.13 出于严格节能要求,这一条比原行标提高了,也比现行国家标准《通风与空调工程施工质量验收规范》GB 50243、《通风管道技术规程》JGJ 141提高了,主要在于四点:
1 净化空调系统风管一律只用漏风检查,漏光检查太粗了,微小曲折的缝隙难以发现。2004年实施的《通风管道技术规程》JGJ 141中,高压系统也只用漏风法。
2 漏风检查必须两项指标都达标,即单位风管展开面积漏风量和系统漏风率两项。原行标只有漏风率。如果系统很短但风量很大则漏风率可能也很小,但单位面积漏风量可能较大,反之,如果单位面积漏风量不大,但系统风量也不大,漏风率可能很大就反映不出来。
3 其他规范以工程压力为准计算漏风量,或在试验压力下测出漏风量还要换算成工作压力下的漏风量,看似工作压力接近实际,但是工作压力很难确定,因此宜用一个统一的较高的试验压力来计算漏风量,根据所在管段确定一个试验压力,而不管工作时的压力可能小于此值。
本规范按最大终阻力的约2倍估算,新风段约100Pa,空调机组约500Pa,管道约100Pa(100m长),部件约200Pa,末端约400Pa,再放大1.2倍,取整数采用1500Pa,相当于高压风管。结果总管取1500Pa,干管取1000Pa,支管取700Pa。
有的规范指出1~5级洁净度时风管按高压风管计算,指出高压是指1500Pa以上到3000Pa之间,工作压力即在此之间。
既然都是高压风管,加工工艺质量应是一样的,就都应该取一个值而不应再区分具体工作压力。
其实1~5级都用单向流,末端过滤器要满布,则每一台过滤器滤速要远低于乱流洁净室,所以阻力反而小,把它的工作压力定得高于乱流洁净室是不对的。
实际上不同管段压力会不同,如上述。但是其他规范认为支管不要测漏风量。因为它接近送风口,压力趋向于“0”,这是不对的。洁净室的支管末端不是敞开的风口,都有高效过滤器,终阻力是很大的,支管上有时还有阀门、加热器等部件,工作压力不低。因此本规范规定支管也有漏风标准。
既然都要测漏风率,而且支管也要测,工作量较大,这就要求有一个较简便的方法,这就是附录A要讲的内容。但是当系统不复杂时,按国标《通风与空调工程施工质量验收规范》GB 50243的方法检漏也符合要求,这就在操作上增加了灵活性。
4 漏风率标准提高了,鉴于现在风管制作大都机械化,而且有了更高的节能要求,通过实验证明也是可以达到的。由于一个系统中可以有不同级别(非单向流)的洁净室,所以本条只按单向流与非单向流两大类区分系统,前者系统风量大,取漏风率为≤1%,后者系统风量小了,取≤2%。
原行标《洁净施工及验收规范》JGJ 71规定了两种漏风检查方法:
漏光法—6级以下;
漏风法—6级及6级以上。
但漏光法太粗,实践中也很少去做,漏风法因要堵住所有风口,太麻烦,实践中基本不做,也就是说标准未能得到严格执行。虽然原行标和现行国家标准《通风空调工程施工质量验收规范》GB 50243都规定支管不做漏风检查,但支管由于高效过滤器也使管内具有相当压力,而且数量多,所以其漏风量不应忽略。
通过实验证明本规范的方法是可行的,即在地面上随时组装一段(组),用专用设备检查一段(组),合格就吊装一段(组),这样使检测工作方便了,也可以随时知道该管段有无漏,而可以及时采取堵漏措施。如果系统全安装好了,再检查发现漏风率不合格,也不知道漏在哪儿。

5.2.14 例如生物安全实验室的排风管,半导体车间排放有害气体(只要有微量漏泄,对产品质量可能有极大影响)的管道等。

5.2.16 本条规定能减少灰尘的积聚。

5.2.17 本条规定能减少漏风和阻力。

5.2.19 本条规定是为阻止受热变形。

5.2.21 原行标规定螺钉距不大于100mm,现在由于洁净室级别向上发展,出现ISO 4~1级,所以本条对螺钉间距也相应作了更密的规定。
由于用铆钉不能完全避免,本条规定不得用空心铆钉,可以用端头封闭型的。

5.2.22 清扫孔适用于普通空调系统,而在回风口和新风口都安装有相当效率过滤器的净化系统不应允许在风管上开孔。

5.3 风管安装

5.3.1 土建作业完成是指安装部位地面找平层已施工完成,外门、窗已安好,墙面已抹灰完毕,风管支吊架已预埋好,且已做好环境的清洁卫生。风管安装不应与土建交叉作业。本条还对风管安装人员提出了注意洁净的更高要求。

5.3.2 可以作法兰密封垫的材料较多,净化空调系统要求密封性好,作密封垫的材料应不透气、不产尘、弹性好。密封垫的厚度根据材料的弹性大小和法兰的平整度确定。法兰平整,密封垫材料弹性好,厚度可小一些,反之则应厚一些,橡胶制品刷涂料后将加速其老化,失去弹性,因此在密封垫上禁止使用。

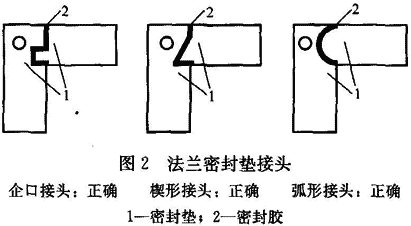

5.3.3 有的安装单位对法兰密封垫的接头未做成阶梯或企口形,采用简单的对接,压缩时会出现缝隙。有的密封垫未用胶粘接,压紧后产生位移,造成漏风。除去条文的示例外,还有以下形式可参考(图2):



5.3.5 负压时不绷紧,会使阻力大增。

5.3.6 柔性短管在潮湿条件下容易长霉,实践证明,双层短管会好得多。

5.3.8 套管钢板厚度是参照《通风管道技术规程》JGJ 141制定的。

5.3.9 硬聚氯乙烯的热膨胀系数较大,所以应有伸缩节。

5.3.11 擦拭风管内表面一般用丝光毛巾、尼龙布等,抹布、绒布易掉纤维,不应采用。

5.4 部件和配件安装

5.4.1 风阀、消声器等配件,有的是安装单位自己加工,有的是购买成品,这些成品出厂时大多未清除油污,包装也不密封,运输过程中包装损坏较严重,有的生锈,有的被污染。所以安装前必须清除油污、尘土,油漆损坏的要重新除锈刷漆。

5.4.2 净化空调系统的风阀转动轴和阀体壁板连接处缝隙应用橡胶环或端盖密封。外框和叶片材料应选用镀锌钢板或普通钢板作防腐处理(镀锌、喷塑等),连接螺钉、螺母及垫圈都应镀锌。有的工程螺钉螺母镀锌而垫圈未镀锌,系统未使用,垫圈已生锈。

5.4.3 安装定风量阀以前应了解该处管内压力是否大于阀的启动压力,如不大于则应调整安装地点。

5.4.4 实践证明防火阀易熔件很容易在运输过程或安装过程中被弄断而未被察觉,这是异常危险的,因此必须最后安装,特别是对于设备要经过长途或路况不好的运输之后,更应最后安装易熔件,或已安装的要实行最后检查。

5.4.5 因为消声器等有振动,必须单独支撑。

5.4.8 为防止掉纤维,对纤维材料应使用毡式的,离心玻璃棉有明显的刺激皮肤感觉,且对洁净环境不利,故不应采用。

5.5 风口的安装

5.5.1 洁净室排风中都含有气溶胶,如新风口距排风口不够远,存在交叉污染的可能性极大,ISO有关标准提出新、排风口应相距10m以上,这是有必要的,故本条也采用此规定。

5.5.2、5.5.3 新风过滤装置不是自动更换、清洁型的且更换不方便时,其上积尘时间常会相差很大,则往往延缓更换,此时应有压差报警装置予以提示。

5.5.4 竖条是为了减少挂尘挂纤维,回风速度小是为了不过分扰动地面气流。

5.5.6 回风口上安高效过滤器,都是因为回、排风中有有害气溶胶,防漏是第一要素,因此此种过滤器必须先检漏后安装。如果过滤器边框只是普通结构而非零泄漏结构,则还要对边框进行扫描检漏。对于不能进行检漏的,必须进行生物学评价。为了安全,还是提倡预先检漏。

5.5.7 动态气流密封负压高效排风装置是防止安装边框漏泄的有效手段,但必须保证正压接管安牢,显示出必要的压差,因此应把压力表安在目测高度。但是过滤器漏则不是此种装置能消除的,因此首先要对过滤器检漏,不漏才能安装。由于有动态气流密封,边框则无泄漏之虑了。

5.5.8 这一条适用于改造既有建筑拆过滤器的工作,在拆装过程中可能抖落、沾染上带菌微粒,所以安装时必须注意安全。

5.5.9 0.6m净宽是为了安装和人工手动检漏时方便。

5.6 送风末端装置的安装

5.6.1 为了保护送风末端特别是安装有亚高效或高效过滤器的送风末端而制定本条。

5.6.2 为了保护系统中部件不致被污染而难于清理制定本条。

5.6.5 高效过滤器是洁净室的最关键的设备,是保证洁净室的最后一道措施,一些小厂根本无检漏手段,甚至连效率也不能测,加上加工中偷工减料,使过滤器实际性能离开该类型产品规格性能甚远。有的厂就在铭牌上写上类型的规格数据而根本没有检测过,这对我国洁净室质量将造成最严重最本质的影响,因此应执行本条规定。

5.6.6 实践中有这样的例子:风口尺寸比过滤器外框尺寸大,无法安装,临时补风口,这显然是不允许的。也有的风口尺寸仅比过滤器外框尺寸大一点,很难压严压紧,因此作了本条规定。

5.6.7 用于过滤器有害生物气溶胶或用于比5级洁净度更高的特殊场合的带高效的送风末端装置,例如用循环风的隔离病房和对0.1μm微粒有控制要求的特别高级的洁净室,送风不能有漏,否则对人或产品有严重危害,必须确保零泄漏。为此,非零泄漏边框的必须对过滤边框与过滤器芯面全部扫描检漏为不漏,是零泄漏边框的,必须扫描检漏过滤器芯面为不漏。

5.6.10 以为将密封条压到底是最紧的认识是不对的,合理的压紧程度以压缩1/3为好。
