洁净车间空气吹淋室(风淋室)的原理与分类

  空气吹淋室又称风淋室。洁净室的人流通道、物流通道的布置有极其严格的要求，也就是说，人和物的进出须遵循规定的程序。在有些洁净室的人流通道上，需设置空气吹淋室，让人通过空气吹淋室，用其高速洁净气流吹掉洁净工作服上的尘埃，以防止洁净工作服上的尘埃污染洁净室。进入洁净室的物品应通过物流通道，为防止物品进入洁净室时带来的污染，物品应通过传递窗来传递。

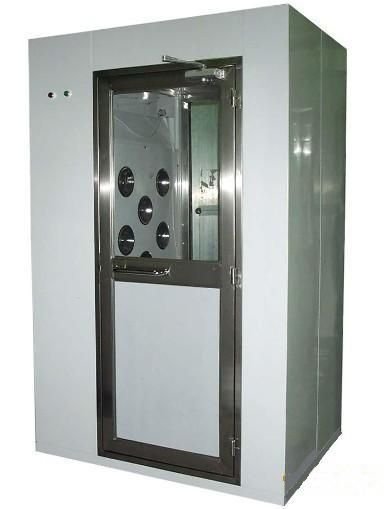

风淋室图片：

  空气吹淋室也称风淋室，主要由风机、过滤器、喷嘴、互相连锁的门及控制系统组成。经高效过滤器过滤的洁净空气从喷嘴喷出，吹落工作服上的灰尘，含尘空气经粗效过滤器被风机吸入，加压后流过高效过滤器再从喷嘴喷出，如此循环。风淋室都装有定时装置，工作人员按压起动按钮后，即可进入风淋室并关门吹淋，30~60s后风淋自动停止。这时，工作人员即可进入洁净室。图6-35所示为风淋室平面示意图，其中图a为双侧吹淋图b为单侧吹淋。双侧吹淋的风淋室是在相对的两高效过器侧装设喷嘴，人进入风淋室内时，转90°可被高速切向气流把人周身吹遍；而单侧吹淋室只有一侧安装喷嘴，人进入风淋室内时需向左（或右）至少转270°才能被高速切向气流吹遍周身。

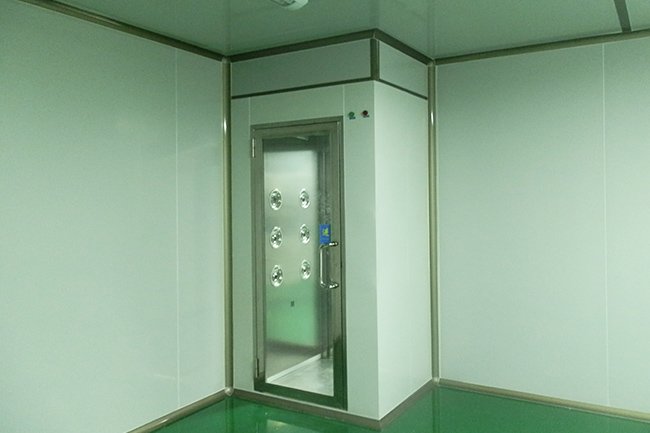

洁净车间装修工程现场定制双人风淋室图片：

  风淋室分单人、双人及多人等形式，双人或多人风淋室可由单人风淋室串联拼装而成，也可在现场根据使用条件制作非标型多人风淋室。风淋室的门可做成左开型、右开型或三门型，以适应平面布的要求。

  不管哪种形式的风淋室，最好应使人流通道方向上的两个门连锁，即这两个门不能同时开启，以防止洁净室被污染。如果未安装电子连锁装置，在使用风淋室时，应制订洁净室管理程序，使两门不同时开启。

常规风淋室尺寸技术参数一览表：
指标型号	YJ-S-1型	YJ-S-1500型	YJ-S-2型	YJ-S-3型	YJ-S-4型
材质选择	1.2mm 优质冷轧钢板烤漆、外钢板烤漆内不锈钢、SUS304内外不锈钢（双门及地板均为SUS304不锈钢）
适用人数	1人	2人（实惠型）	2-3人（2人标准型）	3-4人（3人标准型）	6-8人（4人标准型）
风淋时间	0-99s可调	0-99s可调	0-99s可调	0-99s可调	0-99s可调
喷嘴数目	12个（双侧）	18个（双侧）	24个（双侧）	36个（双侧）	48个（双侧）
喷口嘴径	Φ30mm	Φ30mm	Φ30mm	Φ30mm	Φ30mm
出风风速	＞25m/s	＞25m/s	＞25m/s	＞25m/s	＞25m/s
闭门器	德国“Dorma多玛”	德国“Dorma多玛”	德国“Dorma多玛”	德国“Dorma多玛”	德国“Dorma多玛”
电子锁品牌	“力士坚”电控锁	“力士坚”电控锁	“力士坚”电控锁	“力士坚”电控锁	“力士坚”电控锁
过滤器效率	≥99.995%（钠焰法）尘埃粒径≥0.3μm
控制方式	彩色液晶显示器、具有电子联锁、照明延时、故障报警提示、锁屏功能
高效过滤器 尺寸	600×600×120mm	820×600×120mm	600×600×120mm	600×600×120mm	600×600×120mm
高效数量	2只	2只	4只	6只	8只
外形尺寸 （mm）	1400W*1000D*2100H	1400W*1500D*2100H	1400W*2000D*2100H	1400W*3000D*100H	1400W*4000d*2100H
内部尺寸 （mm）	800W*900D*1960H	800W*1400D*1960H	800W*1900D*1960H	800W*2900D*1960H	800W*3900D*1960H
电源	380V、50Hz(三相五线制电源，三火一连一地，可根据客户要求订做220V及110V电源的风淋室)
照明灯具	LED嵌入灯1只	LED嵌入灯2只	LED嵌入灯2只	LED嵌入灯3只	LED嵌入灯4只
风机数量	2台*0.55Kw/台	2台*0.75Kw/台	4台*0.55Kw/台	6台*0.55Kw/台	8台*0.55Kw/台
整机功率	1.1Kw	1.5Kw	2.2Kw	3.3Kw	4.4Kw
重量(kg)	350kg	450kg	600kg	900kg	1200kg
